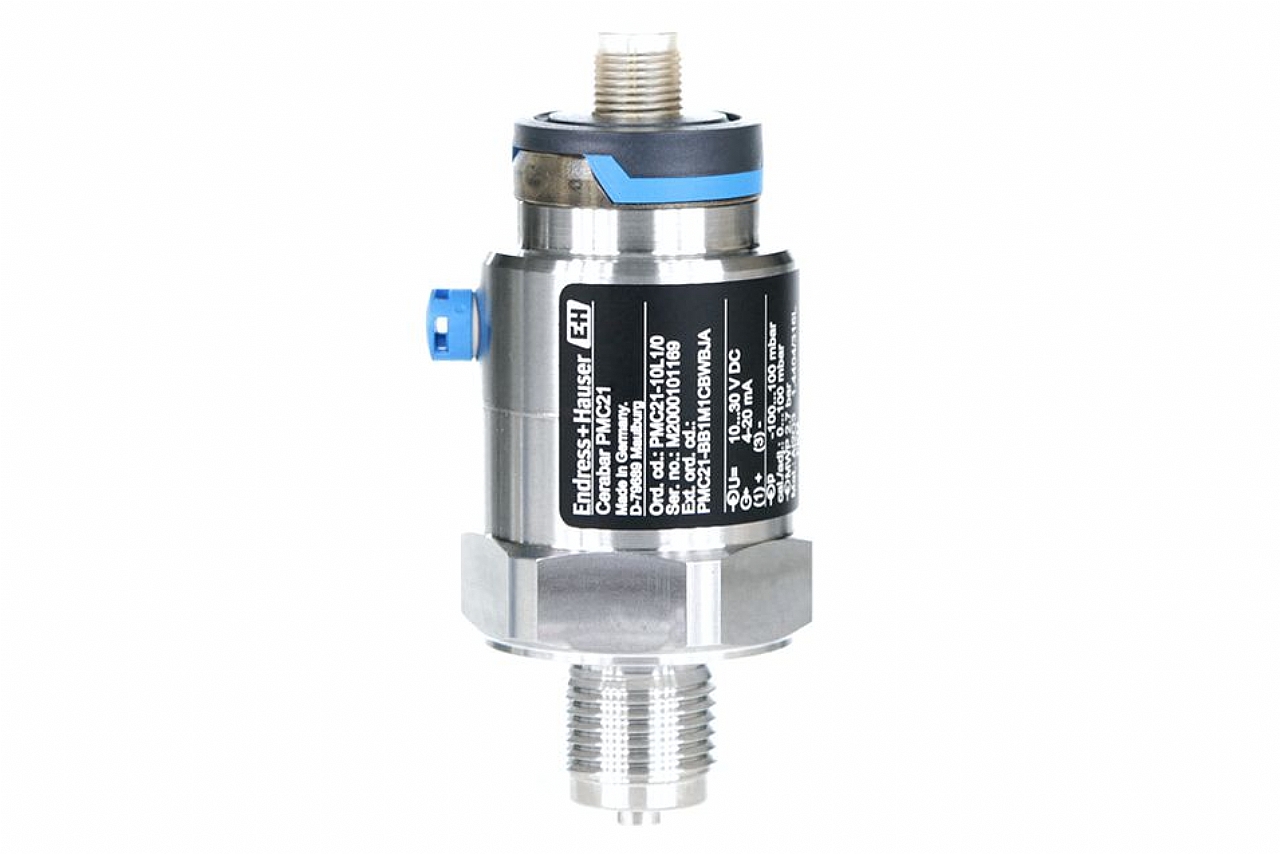

    Cerabar gazlar, buhar ve sıvılarda mutlak ve rölatif basıncın ölçümü için kullanılan bir basınç transmiteridir. Cerabar çok sayıda onayı ve proses bağlantısı sayesinde uluslararası uygulamalarda kullanılabilir.

    Fonksiyonu

    Seramik proses diyaframı: Seramik sensör, kuru bir sensör olup, proses basıncı sağlam seramikten yapılmış proses diyaframına doğrudan
    baskı yaparak diyaframı esnetir. Basınçla orantılı kapasitans değişimi proses diyaframı ve seramik iç yüzeyde bulunan elektrotlar tarafından ölçülür.

    Metal proses diyaframı: Proses basıncı sensörün metal proses diyaframını saptırır ve bir dolum sıvısı basıncı bir Wheatstone köprüsüne iletir (yarı iletken teknolojisi). Köprü çıkış voltajında gerçekleşen basınca bağlı değişim ölçülür ve değerlendirilir.

    Uygulama örneği

    Pressure sensor PMC21 / PMP21 - Application example

    Boru hatlarında kesme vanası ile
    birlikte (b) Cerabar basınç
    transmiteri (a)

  • Teknik veriler

    Çıkış
    Çıkış sinyali4...20 mA (2-telli)
    Sinyal aralığı
    4...20 mA    		3,8...20,5 mA
    Yük
    4...20 mA    		RLmaks ≤ (UB – 6,5 V) / 22 mA 1)
    Alarm sinyali
    4...20 mA

    maks. alarm >21 mA;

    min. alarm akımı ayarlanabilir

    Dinamik davranış Zaman sabiti (T90) 15 ms
     1) RLmax: maksimum yük direnci; UB: besleme voltajı
    Güç beslemesi
    Besleme voltajı10...30 V DC
    Akım tüketimi≤26 mA
    Koruma sınıfıKablo: IP66/68 NEMA Tip 4X/6P
    M12 konnektör: IP65/67 NEMA Tip 4X
    Soket konnektör: IP65 NEMA Tip 4X
    Güç kaynağının etkisiURL/1 V'nin ≤%0,005'i
    Rezidüel dalgalanma±% 5
    Performans özellikleri
    Referans hassasiyet±%0,3
    Sıfır çıkışı ve çıkış
    aralığının termal
    değişimi

    <1 bar (15 psi): <%1,2;

    ≥1 bar (15 psi): <%1

    Uzun dönem kararlılık

    1 yıl: ±%0,2;

    5 yıl: ±%0,4;

    8 yıl: ±%0,45

    Açılma süresi≤2 s
    Çevre
    Ortam sıcaklığı–40...+85 °C (–40...+185 °F)
    Tehlikeli bölgelerdeki cihazlar için: –40...+70 °C (–40...+158 °F)
    Saklama sıcaklığı–40...+85 °C (–40...+185 °F)
    İklim sınıfıSınıf 3K5
    Elektromanyetik
    uyumluluk

    – EN 61326 ekipman B'ye uygun parazit emisyonu

    – EN 61326 ek A'ya (endüstriyel sektör) uygun parazit dayanıklılığı

    – NAMUR tavsiyesi EMC (NE21)

    Proses
    Proses sıcaklığıPMC21: –25...+100 °C (–13...+212 °F);
    oksijen uygulamaları için: –10...+60 °C (+14...+140 °F);
    PMP21: –40...+100 °C (–40...+212 °F)
    Malzemeler PMC21
    Proses ile temas
    etmeyen malzemeler    		Muhafaza: Paslanmaz çelik 316L (1.4404)
    Proses ile temas eden
    malzemeler    		Proses bağlantıları: 316L (1.4435);
    Seramik proses diyaframı: FDA'ya uygun olarak Al2O3;
    Proses ile temas halinde olan tüm cihaz parçaları için TSE Uygunluk Sertifikası;
    Conta: Viton FKM veya EPDM
    Malzemeler PMP21
    Proses ile temas
    etmeyen malzemeler    		Muhafaza: Paslanmaz çelik 316L (1.4404);
    Dolgu yağı: FDA 21 CFR 178.3570'a uygun NSF-H1 sentetik yağ
    Proses ile temas eden
    malzemeler    		Proses bağlantıları: 316L;
    Metal proses diyaframı: AISI 316L (1.4435);
    Proses ile temas halinde olan tüm cihaz parçaları için TSE Uygunluk Sertifikası;
    Flush mount proses diyaframlı: Conta: Viton FKM
    Onaylar
    ExATEX II 1/2G Ex ia IIC T4 Ga/Gb
    ATEX II 3G EEx eC IIC T4 Gc
    CSA C/US IS Cl. I Div. 1 Gr. A-D
    FM IS Cl. I, Div.1 Gr. A-D T4
    IEC Ex ia IIC T4 Ga/Gb
    NEPSI Ex ia IIC T4
