Ceraphant

Card Image

  • Uygulama

    Cerabar gazlar, buhar ve sıvılarda mutlak ve rölatif basıncın ölçümü için kullanılan bir basınç transmiteridir. Ceraphant çok sayıda onayı ve proses bağlantısı sayesinde çok çeşitli uygulamalarda evrensel olarak kullanılabilir.

    Fonksiyon

    Seramik proses diyaframı: Seramik sensör, kuru bir sensör elemanıdır. Proses basıncı, sağlam seramikten yapılmış proses diyaframına doğrudan baskı yaparak diyaframı esnetir. Basınçla orantılı kapasitans değişimi proses diyaframı ve seramik iç yüzeyde bulunan elektrotlar tarafından ölçülür.

    Metal proses diyaframı: Proses basıncı, sensörün metal proses diyaframını esnetir ve basınç, dolgu sıvısı aracılığıyla bir Wheatstone köprüsüne iletilir (yarı iletken teknolojisi). Köprü çıkış voltajında gerçekleşen basınca bağlı değişim ölçülür ve değerlendirilir.

    Uygulama örneği

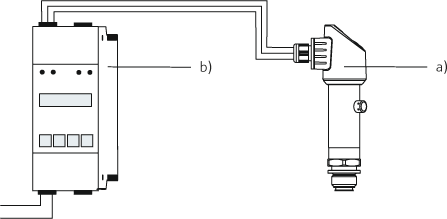

    Pressure switch for absolute and gauge pressures - Application example

    E-direct RMA42 / RIA45 (b) ile birlikte akım çıkışlı (a) Ceraphant basınç sivici

  • Teknik veriler

    Çıkış
    Çıkış sinyaliPNP siviç çıkışı + 4...20 mA çıkış (4-telli), IO-Link;
    PNP siviç çıkışı (3-telli);
    2 × PNP siviç çıkışı (4-telli), IO-Link
    FonksiyonMin., maks. aralığı
    Sinyal aralığı
    4...20 mA    		3,8...20,5 mA
    Voltaj düşmesi PNP≤2 V
    Yük
    4...20 mA    		RLmaks ≤ (UB – 6,5 V) / 23 mA 1)
    Dinamik davranışZaman sabiti (T90) 16 ms
    1) RLmaks: maksimum yük direnci; UB: besleme voltajı
    Güç beslemesi
    Besleme voltajı10...30 V DC
    IO-Link: 18...30 V DC
    Akım tüketimi≤60 mA
    Koruma sınıfıKablo: IP66/67 NEMA Tip 4X
    M12 konnektör: IP65/67 NEMA Tip 4X
    Soket konnektör: IP65 NEMA Tip 4X
    Güç beslemesi etkisiURL/1 V'nin ≤%0,005'i
    Rezidüel dalgalanma±% 5
    Performans özellikleri
    Referans hassasiyet

    Standard: ±% 0,5;

    Platinum: ±% 0,3

    Sıfır çıkış ve çıkış
    ölçüm aralığı için
    termal değişim

    <1 bar (15 psi): <% 1,2;

    ≥1 bar (15 psi): <% 1

    Uzun dönem kararlılık

    1 yıl: ±% 0,2;

    5 yıl: ±% 0,4

    Açma süresi≤2 s
    Çevre
    Ortam sıcaklığı–20...+70 °C (–4...+158 °F)
    Saklama sıcaklığı–40...+85 °C (–40...+185 °F)
    İklim sınıfıSınıf 3K5
    Elektromanyetik
    uyumluluk

    – EN 61326 ekipman B'ye uygun parazit emisyonu

    – EN 61326 ek A'ya (endüstriyel sektör) uygun parazit dayanıklılığı

    – NAMUR önerisi EMC (NE21)

    Proses
    Proses sıcaklığı

    PTC31B: –25...+100 °C (–13...+212 °F)

    PTP31B: –40...+100 °C (–40...+212 °F)

    Malzemeler PTC31B
    Proses ile temas
    etmeyen malzemeler    		Muhafaza: Paslanmaz çelik 316L (1.4404)
    Proses ile temas eden
    malzemeler    		Proses bağlantıları: 316L (1.4435);
    Seramik proses diyaframı: FDA'ya uygun olarak Al2O3;
    Proses ile temas halinde olan tüm cihaz parçaları için TSE Uygunluk Sertifikası;
    Conta: Viton FKM veya EPDM
    Malzemeler PTP31B
    Proses ile temas
    etmeyen malzemeler    		Muhafaza: Paslanmaz çelik 316L (1.4404);
    Muhafaza kapağı: PBT/PC;
    Dolgu yağı: FDA 21 CFR 178.3570'a uygun NSF-H1 sentetik yağ
    Proses ile temas eden
    malzemeler    		Proses bağlantıları: 316L;
    Metal proses diyaframı: AISI 316L (1.4435);
    Proses ile temas halinde olan tüm cihaz parçaları için TSE Uygunluk Sertifikası;
    Flush mount proses diyaframlı: Conta: Viton FKM
    Çalışabilirlik
    Lokal ekran ile
    operasyon    		4 basamaklı ölçüm değeri ekranı, basit ve eksiksiz menü yönlendirmesi, kapsamlı hata teşhis fonksiyonları, LED'ler üzerinden durum bilgisi
    IO-LinkKullanıcıya özel işler için operatör odaklı menü yapısı
