  • Yüksek tekrarlanabilirlik ve uzun süre istikrarlı ölçüm
  • İhtiyaca özel ölçüm aralıkları
  • Opsiyonel flush mount proses bağlantısı




  • Uygulama

    Cerabar gazlar, buhar ve sıvılarda rölatif basıncın ölçümü için bir basınç transmiteridir. Cerabar mevcut çok sayıda proses bağlantısı seçeneği sayesinde çok farklı uygulamalarda kullanılabilir.

    Fonksiyon

    Seramik proses diyaframı: Seramik sensör, kuru bir sensör elemanıdır. Proses basıncı, sağlam seramikten yapılmış proses diyaframına doğrudan baskı yaparak diyaframı esnetir. Basınçla orantılı kapasitans değişimi proses diyaframı ve seramik iç yüzeyde bulunan elektrotlar tarafından ölçülür.

    Metal proses diyaframı: Proses basıncı, sensörün metal proses diyaframını esnetir ve basınç, dolgu sıvısı aracılığıyla bir Wheatstone köprüsüne iletilir (yarı iletken teknolojisi). Köprü çıkış voltajında gerçekleşen basınca bağlı değişim ölçülür ve değerlendirilir.

    Uygulama örneği

    Pressure sensor PMC11 / PMP11 - Application example

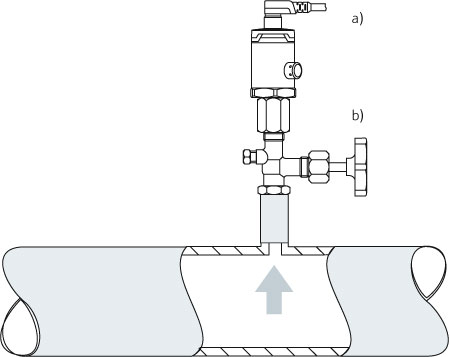

    Boru hatlarında kesme vanası ile birlikte (b) Cerabar basınç transmiteri (a)

  • Teknik veriler

    Çıkış
    Çıkış sinyali4...20 mA (2-telli); 0...10 V (3-telli)
    Sinyal aralığı
    4...20 mA    		3,8...20,5 mA
    Yük
    4...20 mA    		RLmaks ≤ (UB – 6,5 V) / 22 mA 1)
    Yük direnci
    (0...10 V cihazlar için)    		Yük direnci ≥5 [kΩ] olmalıdır
    Alarm sinyali
    4...20 mA    		maks. alarm >21 mA
    Dinamik davranışZaman sabiti (T90) 15 ms
    1) RLmaks: maksimum yük direnci; UB: besleme voltajı
    Güç beslemesi
    Besleme voltajı

    4...20 mA çıkış: 10...30 V DC;

    0...10 V çıkış: 12...30 V DC

    Akım tüketimi

    2-telli: ≤26 mA;

    3-telli: <12 mA

    Koruma sınıfıIP65 NEMA Tip 4X Muhafaza
    Güç beslemesi etkisiURL/1 V için ≤% 0,005
    Rezidüel dalgalanma±% 5
    Performans özellikleri
    Referans hassasiyet±0,5 %
    Sıfır çıkış ve çıkış
    ölçüm aralığı için
    termal değişim

    <1 bar (15 psi): <%1;

    ≥1 bar (15 psi): <%0,8

    Uzun dönem kararlılık

    1 yıl : ±%0,2;

    5 yıl : ±%0,4;

    8 yıl: ±%0,45

    Açma süresi≤2 s
    Çevre
    Ortam sıcaklığı–40...+70 °C (–40...+158 °F)
    Saklama sıcaklığı–40...+85 °C (–40...+185 °F)
    İklim sınıfıSınıf 3K5
    Elektromanyetik
    uyumluluk

    – EN 61326 ekipman B'ye uygun parazit emisyonu

    – EN 61326 ek A'ya (endüstriyel sektör) uygun parazit direnci

    – NAMUR önerisi EMC (NE21)

    Proses
    Proses sıcaklığı–25...+85 °C (–13...+185 °F)
    Malzemeler PMC11
    Proses ile temas
    etmeyen malzemeler    		Muhafaza: Paslanmaz çelik 316L (1.4404)
    Proses ile temas eden
    malzemeler    		Proses bağlantıları: 316L (1.4435);
    Seramik proses diyaframı: FDA'ya uygun olarak Al2O3;
    Proses ile temas halinde olan tüm cihaz parçaları için TSE Uygunluk Sertifikası;
    Contal: Viton FKM veya EPDM
    Malzemeler PMP11
    Proses ile temas
    etmeyen malzemeler    		Muhafaza: Paslanmaz çelik 316L (1.4404);
    Dolum yağı: FDA 21 CFR 178.3570'a uygun olarak NSF-H1 sentetik yağ
    Proses ile temas eden
    malzemeler    		Proses bağlantıları: 316L;
    Metal proses diyaframı: AISI 316L (1.4435);
    Proses ile temas halinde olan tüm cihaz parçaları için TSE Uygunluk Sertifikası;
    Flush mount proses diyaframlı: Conta: Viton FKM
