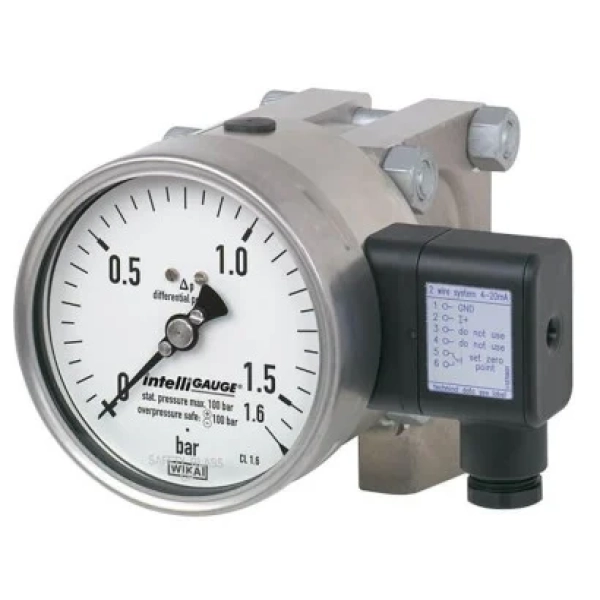

WIKA DPGT43HP intelliGAUGE® – Analog Gösterge + 4–20 mA Çıkışlı DP Ölçümü
WIKA DPGT43HP intelliGAUGE®, diferansiyel basıncın sahada analog olarak
gösterilmesi ve aynı anda kontrol odasına elektriksel sinyal iletilmesi gereken uygulamalar için geliştirilmiştir.
650 bar’a kadar yüksek statik basınç ve aşırı yük dayanımı sunar.
- Analog gösterge + elektriksel çıkış sinyali (4–20 mA, 0–20 mA, 0–10 V)
- Yüksek statik basınç ve aşırı yük dayanımı (40 / 100 / 250 / 400 / 650 bar seçenekleri)
- Liquid damping ile hızlı basınç değişimlerine karşı sönümleme
- Plug-and-play – konfigürasyon gerektirmez
- Yardımcı besleme olmadan okunabilen mekanik gösterge
- Non-lineer karakteristik seçenekleri (x² veya √x – debi ölçümü için)
- QR kod ile cihaza özel bilgilere erişim
WIKA DPGT43HP Nedir?
DPGT43HP, mekanik diferansiyel basınç göstergesi ile entegre elektronik çıkış sinyalini
tek bir cihazda birleştiren intelliGAUGE® konseptine sahiptir.
Bu sayede proses değeri hem sahada analog olarak izlenebilir hem de kontrol sistemine
4–20 mA, 0–20 mA veya 0–10 V sinyali olarak iletilebilir.
Yüksek Statik Basınç ve Aşırı Yük Dayanımı
Tamamen metal konstrüksiyon ve özel tasarlanmış diyafram ölçüm sistemi sayesinde,
cihaz yüksek aşırı yük güvenliği sağlar.
Statik basınç dayanımı uygulamaya göre 40, 100, 250, 400 veya 650 bar olarak seçilebilir.
Analog Gösterge + Elektriksel Çıkış
Mekanik diferansiyel basınç sistemi, ibrenin basınca orantılı dönmesini sağlar.
Otomotiv güvenlik uygulamalarında kanıtlanmış temassız elektronik açı kodlayıcı,
ibre milinin pozisyonunu algılar ve buna karşılık gelen elektriksel çıkışı üretir.
Elektrik kesintisi durumunda bile mekanik gösterge okunabilir kalır.
Bu özellik, proses güvenliği açısından önemli bir avantaj sağlar.
Uygulama Alanları
- Proses değerlerinin izlenmesi ve kontrolü
- Debi ölçümü (√x karakteristik ile)
- Yüksek diferansiyel basınç aşırı yükü olan uygulamalar
- Yüksek statik basınçlı sistemler
- Agresif ortamlar ve kimyasal prosesler
Non-Lineer Karakteristik Seçenekleri
Debi ölçümü gibi uygulamalar için √x (karekök) veya
x² gibi bireysel, non-lineer karakteristik eğriler seçilebilir.
Bu sayede diferansiyel basınçtan doğru debi sinyali elde edilebilir.
Ölçüm Hücresi ve Sönümleme
Ölçüm hücresindeki iletim sıvısı, hızlı basınç değişimlerinde ibre hareketini sönümler.
Bu özellik titreşimli ve dinamik proses koşullarında daha stabil bir gösterim sağlar.
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Modeller | DPGT43HP.100 / DPGT43HP.160 |
| Nominal Çap | 100 mm / 160 mm |
| Çıkış Sinyali | 4–20 mA, 0–20 mA, 0–10 V |
| Statik Basınç | 40 / 100 / 250 / 400 / 650 bar |
| Standart | EN 837-3 |
Sık Sorulan Sorular (SSS)
Elektrik kesilirse gösterge çalışır mı?
Evet. Mekanik gösterge elektrik beslemesinden bağımsızdır ve her zaman okunabilir.
Debi ölçümünde kullanılabilir mi?
Evet. √x karakteristik seçeneği ile diferansiyel basınçtan debi sinyali üretilebilir.
Yüksek statik basınca dayanıklı mı?
Evet. Uygulamaya bağlı olarak 650 bar’a kadar statik basınç dayanımı seçilebilir.
