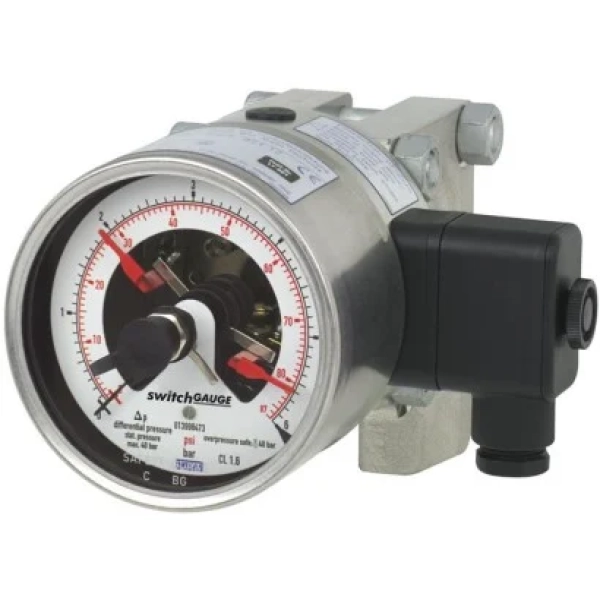

WIKA DPGS43HP switchGAUGE – Analog DP Gösterge + Alarm Kontağı, Yüksek Statik Basınç Uygulamaları
WIKA DPGS43HP switchGAUGE, diferansiyel basıncın sahada analog olarak izlenmesi ve aynı anda
elektriksel devrelerin anahtarlanması gereken uygulamalar için geliştirilmiştir.
Yüksek statik basınç ve aşırı yük koşullarında güvenilir performans sunar.
- Analog diferansiyel basınç göstergesi + switch kontak (alarm/anahtarlama)
- Yüksek statik basınç ve aşırı yük dayanımı (40 / 100 / 250 / 400 / 650 bar seçenekleri)
- Hızlı basınç değişimlerine karşı hidrolik sönümleme (hydraulic cushioning)
- Tehlikeli sahalar için endüktif kontak seçenekleri
- PLC uygulamaları için elektronik kontak ve reed switch seçenekleri
- Yardımcı besleme olmadan okunabilen mekanik gösterge
- QR kod ile cihaza özel bilgilere erişim
WIKA DPGS43HP Nedir?
DPGS43HP.1×0, diferansiyel basıncın sahada analog olarak gösterilmesiyle birlikte,
belirlenen set değerlerine göre devrelerin açılıp kapanmasını sağlayan switch kontaklı bir
diferansiyel basınç göstergesidir. Proses kontrolü, alarm ve emniyet uygulamalarında,
tek cihaz üzerinden hem gösterim hem anahtarlama imkânı sunar.
Uygulama Alanları
- Proses kontrol ve regülasyon uygulamaları
- Tesis izleme, alarm ve devre anahtarlama
- Yüksek DP aşırı yükü ve/veya yüksek statik basınç olan ölçüm noktaları
- Pompa izleme ve kontrol
- Filtre izleme (filter monitoring)
- Kapalı tanklarda seviye ölçümü
- Agresif ortam koşulları
Switch Kontak Çalışma Prensibi
Switch kontaklar, gösterge ibresinin konumuna bağlı olarak elektriksel kontrol devresini açar veya kapatır.
Kontaklar ölçeğin tamamı boyunca ayarlanabilir (DIN 16085).
Gerçek değer ibresi, ayar değerinden bağımsız olarak tüm skala boyunca serbestçe hareket eder.
Set ibresi, cam üzerindeki pencereden çıkarılabilir ayar anahtarı ile ayarlanabilir.
Gerçek değer ibresi, set noktasını geçtiğinde kontak tetiklenir ve alarm/anahtarlama gerçekleşir.
Kontak Tipleri ve Entegrasyon
Uygulama ihtiyacına göre farklı switch kontak seçenekleri bulunur:
- Manyetik snap-action kontak
- Reed switch
- Endüktif kontak (tehlikeli sahalarda kullanım için)
- Elektronik kontak (PLC tetikleme uygulamaları için)
Yüksek Statik Basınç ve Aşırı Yük Dayanımı
Model DPGS43HP, yüksek statik basınçlı hatlarda ve yüksek aşırı yük riskinin bulunduğu diferansiyel basınç uygulamalarında
kullanılmak üzere tasarlanmıştır. Statik basınç/aşırı yük dayanımı uygulamaya göre
40, 100, 250, 400 veya 650 bar olarak seçilebilir.
Hidrolik Sönümleme (Hydraulic Cushioning)
Hızlı basınç değişimlerinde ibre hareketini sönümlemek ve kontakların istenmeyen şekilde “titreşerek” tetiklenmesini azaltmak için
hidrolik sönümleme koruması bulunur. Bu özellik, dinamik proses koşullarında daha stabil bir çalışma sağlar.
Standartlar ve Uygunluk
Cihaz, DIN 16085’e uygun üretilir ve diferansiyel basınç göstergeleri için geçerli
EN 837-3 standart gerekliliklerini karşılar. Basınçlı kapların işletme basıncının sahada gösterimi için ilgili
standart ve yönetmelik şartlarını sağlar.
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Modeller | DPGS43HP.100 / DPGS43HP.160 |
| Nominal Çap | 100 mm / 160 mm |
| Kontak Tipleri | Manyetik / Reed / Endüktif / Elektronik |
| Statik Basınç / Aşırı Yük | 40 / 100 / 250 / 400 / 650 bar |
| Standart | DIN 16085, EN 837-3 |
Sık Sorulan Sorular (SSS)
Bu cihaz hem gösterge hem alarm görevi görür mü?
Evet. Diferansiyel basıncı analog olarak gösterir ve ayarlanan set değerine göre switch kontaklarla devreyi anahtarlayabilir.
PLC’ye sinyal vermek için hangi kontak tipi seçilir?
PLC tetikleme uygulamalarında genellikle elektronik kontak veya reed switch tercih edilir.
Tehlikeli sahalarda kullanılabilir mi?
Uygun konfigürasyonda endüktif kontak seçenekleri ile tehlikeli sahalarda kullanım mümkündür.
