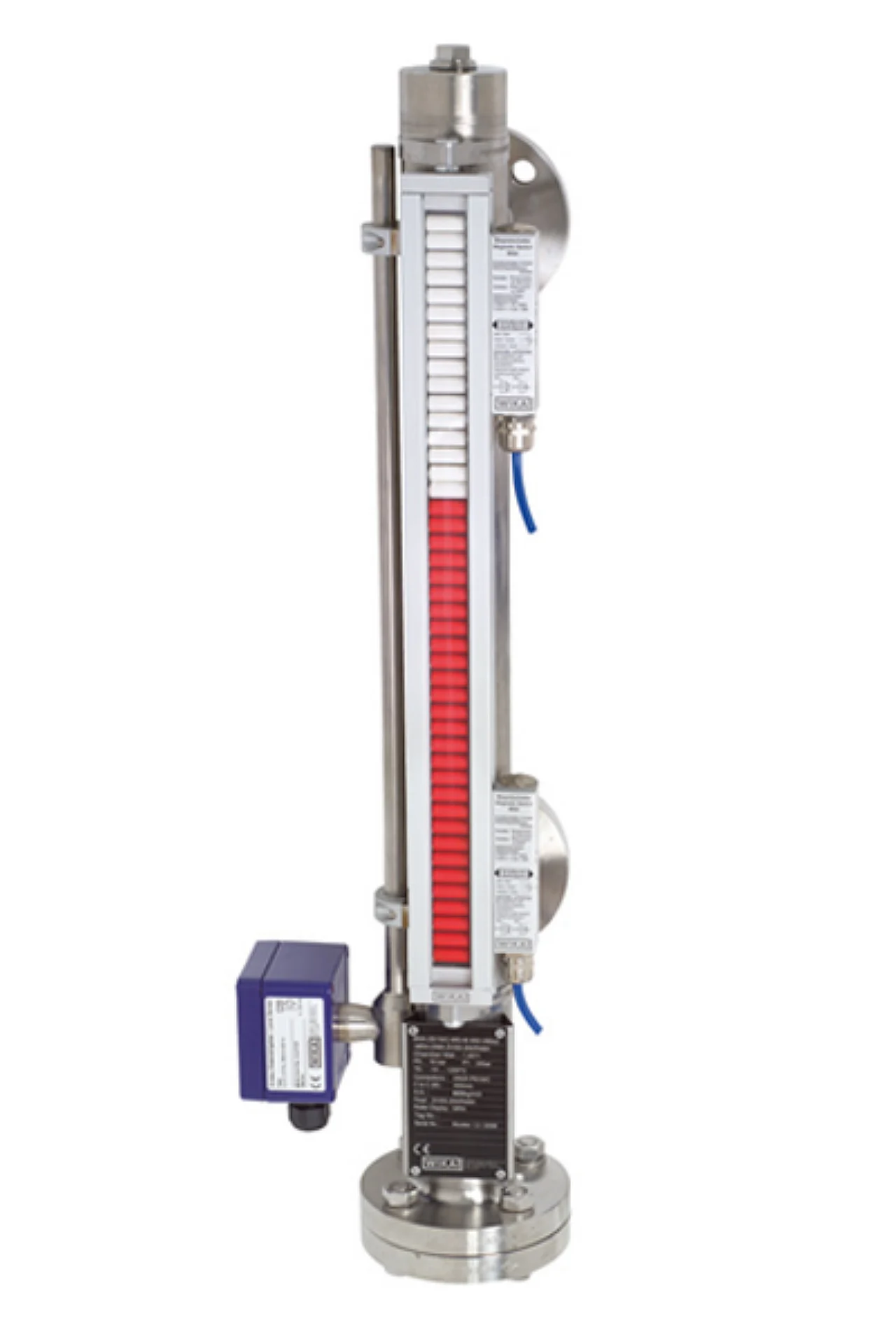

WIKA BNA Bypass Seviye Göstergesi – Manyetik Göstergeli (Ksr-Keubler)

WIKA BNA manyetik bypass seviye göstergesi, harici enerji
gerektirmeden sürekli ve güvenilir seviye göstergesi sağlar.
Manyetik şamandıra prensibi ile çalışan sistem, tank içerisindeki
seviyeyi temasız olarak dış göstergede net şekilde izlemeye imkân verir.

Uygulamalar

• Kimya ve petrokimya endüstrisi
• Petrol ve doğal gaz (onshore & offshore)
• Enerji santralleri ve güç üretim tesisleri
• Gemi inşası ve makine imalatı
• Proses ve içme suyu arıtma tesisleri
• Gıda ve ilaç endüstrisi

Öne Çıkan Özellikler

• Harici besleme gerektirmeden sürekli seviye göstergesi
• Yüksekliğe orantılı net görsel gösterim
• Proses ve sisteme özel üretim imkânı
• Çalışma sıcaklığı: -196 … +450 °C
• Çalışma basıncı: Vakum … 400 bar
• Minimum yoğunluk: ≥ 340 kg/m³
• Geniş proses bağlantı ve malzeme seçenekleri
• Opsiyonel seviye transmitter ve manyetik switch montajı
• Ex-proof versiyonlar mevcut

Açıklama

BNA modeli, en az iki proses bağlantısı ile (flanşlı, dişli veya kaynaklı) tanka yan bağlantı yapılarak monte edilen bir bypass haznesinden oluşur.
Bağlantı prensibi gereği bypass içindeki sıvı seviyesi, tank içindeki gerçek seviye ile aynıdır.

Bypass haznesi içerisinde yer alan kalıcı mıknatıslı şamandıra, sıvı seviyesini hazne dışına monte edilmiş manyetik göstergeye
temasız olarak iletir. Gösterge elemanları (iki renkli plastik makaralar veya paslanmaz çelik kanatçıklar) manyetik alan etkisiyle 180° döner.

Seviye yükseldiğinde gösterge beyazdan kırmızıya, seviye düştüğünde kırmızıdan beyaza döner.
Böylece tank seviyesi, harici enerji gerektirmeden net ve güvenilir şekilde görüntülenir.
