WIKA 910.14 Manometre Adaptörü – Basınç Ölçüm Cihazları İçin Bağlantı Adaptörleri
WIKA 910.14 gauge adapter, basınç ölçüm cihazlarının ve ilgili
aksesuarların güvenli ve doğru şekilde monte edilmesi için geliştirilmiş
geniş kapsamlı bağlantı adaptör çözümleri sunar.
- Manometre, vana, sifon ve aksesuar montajı için uygun
- Erkek-dişi, dişi-dişi ve erkek-erkek adaptör seçenekleri
- Yüksek basınç uygulamaları için flanş seti (4.000 bar’a kadar)
- 360° dönebilir swivel adaptör seçenekleri
- Kaynaklı, sıkmalı ve DIN standartlı bağlantı tipleri
910.14 Gauge Adapter Nedir?
Model 910.14, basınç ölçüm cihazlarının (manometre, transmitter, şalter vb.)
ve yardımcı ekipmanların doğru diş ölçüsüne ve bağlantı tipine adapte edilmesini sağlar.
Farklı diş kombinasyonları ve standartlara uygun çözümler sayesinde
proses güvenliği ve montaj esnekliği sunar.
Adaptör Tipleri
Erkek – Dişi Adaptör
Bağlanacak iki parçanın diş ölçüleri farklıysa kullanılır.

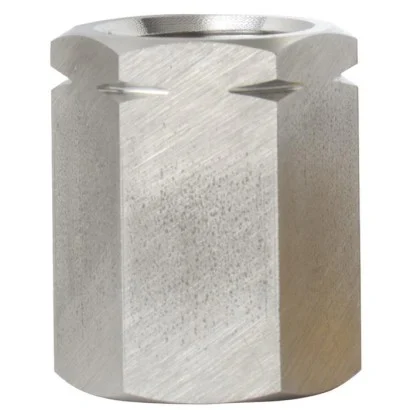

Dişi – Dişi Adaptör
Her iki parçanın da erkek dişe sahip olduğu durumlarda tercih edilir.
Erkek – Erkek Adaptör
Her iki bağlantı noktasının da dişi dişe sahip olduğu uygulamalarda kullanılır.
Self-Sealing Nipeller (SS)
Küçük diş ölçüsünü daha büyük ölçüye adapte etmek için kullanılır
(örneğin G ¼ → G ½). Konik tasarım sayesinde kendinden sızdırmazdır
ve özel yapıştırıcı ile gevşemeye karşı sabitlenir.
LH-RH Rakorlar (DIN 16283)
Bir tarafı sağ diş, diğer tarafı sol diş olan bağlantı tipidir.
Cihazın istenen pozisyonda yönlendirilmesine olanak tanır.
Union Nut + Nipel (DIN 16284)
Parçaların yönünü değiştirmeden montaj yapılmasına imkân sağlar.
Sıkmalı (Compression) Bağlantı
Bakır, çelik ve paslanmaz çelik borular için lehimsiz montaj imkânı sunar.
Kolay kurulum sağlar, kaynak veya lehim gerektirmez.
Flanş Seti (Lens-Type Seal)
4.000 bar’a kadar yüksek basınç uygulamalarında kullanılır.
Dört cıvata ile sıkılan iki dişli flanş sayesinde cihaz istenen pozisyonda ayarlanabilir.
Kaynaklı Adaptörler
Sol dişli veya sağ dişli versiyonları mevcuttur.
EN 837-1’e uygun doğrudan basınç giriş bağlantılarında yaygın olarak kullanılır.
Dönebilir (Swivel) Adaptörler
Basınç ölçüm cihazının 360° döndürülmesine imkân tanır
ve montaj sırasında yön ayarı kolaylığı sağlar.
Uygulama Alanları
- Basınç ölçüm cihazı montajı
- Gauge cock ve shut-off valve bağlantıları
- Manometre sifonu ve snubber montajı
- Yüksek basınç uygulamaları
- Panel ve proses hatları adaptasyonu
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Model | 910.14 |
| Bağlantı Tipleri | Erkek-Dişi, Dişi-Dişi, Erkek-Erkek |
| Standartlar | DIN 16283, DIN 16284, EN 837-1 |
| Maks. Basınç (Flanş Seti) | 4.000 bar’a kadar |
Sık Sorulan Sorular (SSS)
Hangi adaptör tipini seçmeliyim?
Bağlanacak iki parçanın diş tipi ve ölçüsüne göre erkek-dişi, dişi-dişi
veya erkek-erkek adaptör seçilmelidir.
Yüksek basınç için hangi tip uygundur?
4.000 bar’a kadar uygulamalarda lens-type sealing ring’li flanş setleri tercih edilmelidir.
