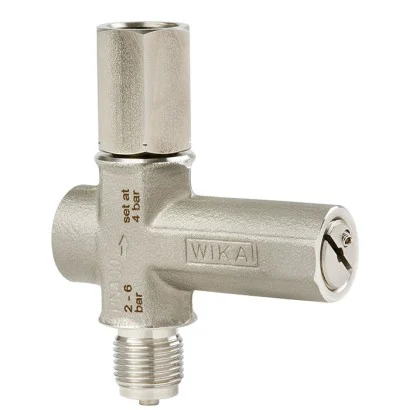

WIKA 910.13 Ayarlanabilir Aşırı Basınç Koruyucu (Overpressure Protector)
WIKA 910.13 ayarlanabilir aşırı basınç koruyucu, basınç ölçüm cihazlarını
skala aralığını aşan ani veya sürekli aşırı basınçlara karşı korumak için tasarlanmış
güvenilir bir piston tipi koruma valfidir.
- Nominal basınç: 600 bar’a kadar
- Aşırı basınç dayanımı: 1.000 bar’a kadar
- 7 farklı ayar aralığı seçeneği
- Vakuma karşı korumalı
- Agresif ortamlar için paslanmaz çelik versiyon
910.13 Aşırı Basınç Koruyucu Nedir?
Model 910.13 overpressure protector, basınç ölçüm cihazlarının
izin verilen maksimum ölçüm aralığını aşan basınçlara maruz kalmasını engelleyen
mekanik bir koruma elemanıdır.
Özellikle ani basınç yükselmeleri yaşanan sistemlerde cihaz güvenliğini sağlar.
Çalışma Prensibi
Koruyucu, yay yüklü pistonlu bir valf prensibi ile çalışır.
Normal çalışma koşullarında yay kuvveti sayesinde çıkış açık konumdadır.
Basınç, ayarlanan kapama değerini aştığında piston yayı yenerek valfi kapatır
ve ölçüm cihazını prosesten izole eder.
Basınç, kapama basıncının yaklaşık %25 altına düştüğünde,
yay kuvveti pistonu tekrar başlangıç konumuna getirir ve valf yeniden açılır.
Fabrika Ayarları
- Standart olarak kapama basıncı, ilgili ayar aralığının yarısına ayarlanır.
- WIKA tarafından cihaz üzerine montaj yapıldığında,
kapama basıncı cihazın tam skala değerinin 1,1 katı olarak ayarlanır.
Kapama Basıncının Ayarlanması
Ayar vidası saat yönünde çevrildiğinde yay kuvveti artar ve kapama basıncı yükselir.
Saat yönünün tersine çevrildiğinde kapama basıncı düşer.
Doğru ayar yapılırken ölçüm noktasındaki ortam sıcaklığı dikkate alınmalıdır.
Uygulama Alanları
- Makine imalatı ve genel tesis mühendisliği
- Kimya ve petrokimya tesisleri
- Enerji santralleri
- Madencilik
- Onshore / Offshore uygulamalar
- Çevre teknolojileri
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Model | 910.13 |
| Nominal Basınç | 600 bar’a kadar |
| Aşırı Basınç Dayanımı | 1.000 bar’a kadar |
| Ayar Aralıkları | 7 farklı aralık seçeneği |
| Bağlantı Tipi | Form A veya Form B dişli bağlantı |
Önemli Not
Model 910.13 aşırı basınç koruyucu, kontrol veya regülasyon amacıyla kullanılmaz.
Sadece basınç ölçüm cihazlarının korunması için tasarlanmıştır.
