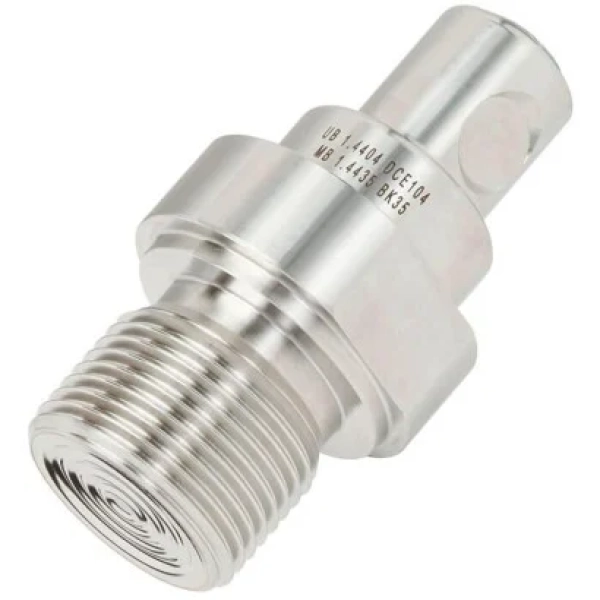

WIKA 990.36 Diyafram Ayırıcı (Diaphragm Seal) – Dişli Bağlantılı, Flush Diyaframlı
WIKA 990.36 diaphragm seal, özellikle yüksek viskoziteli, kristalize olabilen veya
sert ve aşındırıcı medyalarda basınç ölçüm cihazlarını korumak için tasarlanmış, dişli bağlantılı ve
flush (sıfır boşluklu) diyafram yapısına sahip kompakt bir diyafram ayırıcıdır. Küçük boyutlarına rağmen proses endüstrisinde
yüksek basınç uygulamalarında güvenle kullanılabilir ve ayrıca vakum ölçüm aralıklarını destekleyen seçenekler sunar.
- Doğrudan vidalanabilir dişli proses bağlantısı
- Flush diyafram ve kompakt ölçüler (birikme riskini azaltır)
- Proses endüstrisi için yüksek basınç kullanımına uygun
- Aşınma direnci için koruyucu plaka opsiyonu
- Vakum ölçüm aralıkları için uygun versiyonlar
- Hijyenik tasarım opsiyonu (uygulamaya bağlı)
WIKA 990.36 Diyafram Ayırıcı Nedir?
WIKA 990.36 diyafram ayırıcı, zorlu proses medyalarında basınç ölçüm cihazlarını (manometre veya basınç transmitter)
medyadan izole etmek için kullanılır. Diyafram, cihaz ile proses akışkanı arasında fiziksel bir bariyer oluşturarak
tıkanma, aşınma ve kimyasal etki gibi riskleri azaltır. Proses basıncı, diyafram ayırıcı sisteminin içindeki
sistem dolgu sıvısı (fill fluid) aracılığıyla ölçüm cihazına iletilir. Böylece hem ölçüm güvenilirliği artar hem de cihaz ömrü uzar.
Uygulama Alanları
Model 990.36, flush diyafram tasarımı sayesinde birikme ve tıkanma riski olan zorlu akışkanlarda özellikle avantaj sağlar:
- Yüksek viskoziteli veya kristalize olabilen medya
- Sert ve aşındırıcı akışkanlar / partiküllü ortamlar
- Şap ve beton pompaları (screed & concrete pumps)
- Madencilik, tünelcilik ve hafriyat/overburden taşımacılığı
- Hijyenik uygulamalar (opsiyonel hijyenik tasarım ile)
Öne Çıkan Özellikler
| Özellik | Detay |
|---|---|
| Model | 990.36 |
| Bağlantı Tipi | Dişli proses bağlantısı (doğrudan vidalanabilir) |
| Diyafram Yapısı | Flush (sıfır boşluklu) diyafram, kompakt tasarım |
| Basınç Uygunluğu | Kompakt boyuta rağmen yüksek basınç uygulamalarında kullanılabilir |
| Opsiyonlar | Koruyucu plaka (aşınma direnci), hijyenik tasarım, vakum ölçüm aralıkları |
| Montaj | Direkt bağlantı / soğutma elemanı / esnek kapiler |
Çalışma Prensibi
Diyafram ayırıcı sisteminde proses basıncı diyaframa etki eder. Basınç, diyafram ayırıcı sisteminin içindeki
sistem dolgu sıvısı üzerinden ölçüm cihazına iletilir. Bu yaklaşım; kristalize olan, yüksek viskoziteli veya aşındırıcı
medyalarda ölçüm cihazını korurken, ölçümün stabil kalmasına yardımcı olur.
Flush Diyaframın Avantajları
Flush diyafram tasarımında, diyafram yüzeyi prosesle temas eden bölgede mümkün olduğunca “düz” ve “boşluksuz” yapıdadır.
Bu sayede malzeme birikmesi, tıkanma ve kristalizasyon kaynaklı problemler azalır. Şap/beton gibi zor akışkanlarda ve partiküllü
ortamlarda bakım ihtiyacını düşürmeye ve daha kararlı ölçüm almaya destek olur.
Koruyucu Plaka ve Hijyenik Tasarım Seçenekleri
Aşındırıcı medyalarda diyafram yüzeyini korumak için koruyucu plaka seçeneği kullanılabilir. Hijyenik proseslerde ise
uygulamaya uygun hijyenik tasarım seçenekleri tercih edilebilir. Doğru opsiyon seçimi; medya tipi, sıcaklık,
basınç aralığı ve temizlik gereksinimlerine göre yapılmalıdır.
Montaj Seçenekleri
- Direkt bağlantı: Kompakt kurulum ve hızlı montaj için.
- Soğutma elemanı ile: Yüksek sıcaklık uygulamalarında cihazı korumak için.
- Esnek kapiler ile: Titreşimli ortamlar veya uzak noktadan ölçüm gereken uygulamalar için.
Malzeme Seçenekleri ve Kaplama Alternatifleri
WIKA, 990.36 diaphragm seal için farklı malzeme seçenekleri sunar. Diyafram ayırıcı ve ıslanan parçalar aynı veya farklı
malzemelerden üretilebilir. Ayrıca ıslanan parçalar, proses koşullarına göre kaplama ile desteklenebilir.
Malzeme seçimi; akışkanın kimyasal yapısı, partikül/aşındırma riski, sıcaklık ve basınç şartlarına göre yapılmalıdır.
Sık Sorulan Sorular (SSS)
WIKA 990.36 hangi medyalar için daha uygundur?
Yüksek viskoziteli, kristalize olabilen veya sert ve aşındırıcı medyalar için uygundur. Flush diyafram yapısı, birikme ve tıkanma riskini azaltır.
Flush diyaframın pratik faydası nedir?
Prosesle temas eden yüzeyin boşluksuz tasarımı sayesinde birikme, kristalizasyon ve tıkanma ihtimali düşer. Bu da daha stabil ölçüm ve daha az bakım demektir.
Koruyucu plaka ne zaman seçilmelidir?
Aşındırıcı ve partiküllü akışkanlarda diyafram yüzeyinin ömrünü uzatmak için koruyucu plaka seçeneği değerlendirilebilir.
Vakum ölçümü yapılabilir mi?
Evet. Model 990.36 için vakum ölçüm aralıklarına uygun versiyonlar bulunur; doğru konfigürasyon uygulamaya göre belirlenmelidir.
Hangi ölçüm cihazları ile kullanılabilir?
Uygun bağlantı ve sistem tasarımına göre manometre ve basınç transmitterleriyle diyafram seal sistemi olarak kullanılabilir.
Doğru malzeme seçimi nasıl yapılır?
Medyanın kimyasal yapısı, aşındırıcılık seviyesi, çalışma sıcaklığı ve basınç şartları temel kriterlerdir. Proses şartlarına göre uygun malzeme/kaplama seçilmelidir.
