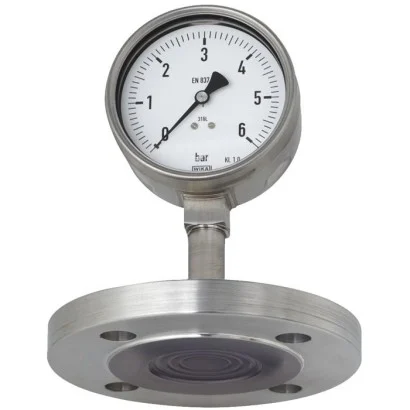

WIKA 990.27 Diyafram Ayırıcı (Diaphragm Seal) – Flanş Bağlantılı, Flush Diyaframlı
WIKA 990.27 diaphragm seal, agresif, yüksek viskoziteli, kristalize olabilen veya sıcak medyalarda
basınç ölçüm cihazlarını korumak için tasarlanmış flanş bağlantılı, flush diyaframlı bir diyafram ayırıcıdır.
Kimya, petrokimya ve petrol & gaz endüstrilerinde zorlu proses koşulları için optimize edilmiştir.
- Flush kaynaklı diyaframlı flanş bağlantısı
- Yaygın standart ve nominal çap seçenekleri
- Geniş malzeme ve malzeme kombinasyonu seçenekleri
- Kimya, petro-kimya ve petrol & gaz uygulamalarına uygun tasarım
- Yüksek kombinasyon esnekliği ile projeye özel çözüm
WIKA 990.27 Diyafram Ayırıcı Nedir?
WIKA 990.27 diyafram ayırıcı, basınç ölçüm cihazlarını zorlu proses medyalarından izole etmek amacıyla kullanılır.
Diyafram ayırıcı sistemleri; basınç transmitter, basınç sensörü, manometre veya basınç şalteri ile birlikte çalışarak
ölçüm cihazını agresif ve aşındırıcı ortamlardan korur.
Proses basıncı diyaframa etki eder ve sistem içindeki dolgu sıvısı (fill fluid) aracılığıyla ölçüm cihazına iletilir.
Bu yapı sayesinde ölçüm cihazı doğrudan proses medyasıyla temas etmez ve daha uzun ömürlü, güvenli bir kullanım sağlanır.
Uygulama Alanları
- Agresif ve korozif medya uygulamaları
- Yüksek viskoziteli veya kristalize olabilen akışkanlar
- Sıcak proses ortamları
- Kimya ve petrokimya endüstrisi
- Petrol ve gaz sektörü
- Makine imalatı ve otomasyon sistemleri
Öne Çıkan Özellikler
| Özellik | Detay |
|---|---|
| Model | 990.27 |
| Bağlantı Tipi | Flanş bağlantılı |
| Diyafram Tipi | Flush kaynaklı diyafram |
| Standartlar | Yaygın uluslararası flanş standartlarına uygun ölçüler |
| Malzeme Seçenekleri | Farklı malzeme ve malzeme kombinasyonları mevcut |
Flush Diyaframlı Flanş Tasarımın Avantajları
Flush diyafram tasarımı, prosesle temas eden yüzeyde birikme ve tıkanma riskini azaltır.
Özellikle kristalize olan veya yüksek viskoziteli medyalarda daha stabil ölçüm sağlar.
Flanş bağlantı yapısı ise yüksek sızdırmazlık ve güvenli montaj avantajı sunar.
Kimya ve Petro-Kimya İçin Optimize Edilmiş Tasarım
Model 990.27, kimya, petro-kimya ve petrol & gaz endüstrilerinde yaygın kullanılan standartlara uygun
ölçü seçenekleri ile sunulur. Bu sayede projeye özel kombinasyonlar oluşturulabilir ve uygulamaya en uygun
diyafram seal sistemi yapılandırılabilir.
Montaj ve Sistem Kombinasyonları
Diyafram ayırıcı; basınç transmitterleri, manometreler veya basınç şalterleri ile kombine edilerek
projeye özel sistem çözümleri oluşturulabilir. Farklı montaj yöntemleri ve bağlantı seçenekleri ile
her uygulama için ideal konfigürasyon sağlanabilir.
Malzeme ve Kaplama Seçenekleri
Diyafram ayırıcı gövdesi ve ıslanan parçalar aynı veya farklı malzemelerden üretilebilir.
Alternatif olarak, ıslanan yüzeyler kaplama ile güçlendirilebilir.
Doğru malzeme seçimi; medya tipi, sıcaklık, basınç ve korozyon şartlarına göre yapılmalıdır.
Sık Sorulan Sorular (SSS)
WIKA 990.27 hangi sektörler için uygundur?
Kimya, petro-kimya, petrol ve gaz endüstrisi ile makine imalatı ve otomasyon uygulamalarında yaygın olarak kullanılır.
Flush diyaframın avantajı nedir?
Prosesle temas eden yüzeyde birikme riskini azaltır ve kristalize olabilen medyalarda daha güvenilir ölçüm sağlar.
Flanş bağlantısı hangi avantajı sağlar?
Yüksek sızdırmazlık, sağlam montaj ve standartlara uygun entegrasyon imkânı sunar.
Hangi ölçüm cihazları ile birlikte kullanılabilir?
Basınç transmitterleri, manometreler ve basınç şalterleri ile diyafram seal sistemi olarak kullanılabilir.
Malzeme seçimi nasıl yapılmalıdır?
Medyanın kimyasal yapısı, sıcaklık ve basınç koşulları dikkate alınarak uygun malzeme veya kaplama tercih edilmelidir.
