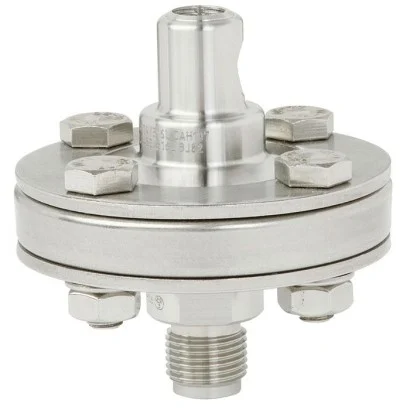

WIKA 990.10 Diyafram Ayırıcı – Dişli Bağlantılı Diaphragm Seal
Zorlu proses koşullarında basınç ölçüm cihazlarını korumak için tasarlanmış dişli bağlantılı diyafram ayırıcı.
Agresif, sıcak, korozif, çevreye zararlı veya toksik medyalarda güvenli ve doğru basınç ölçümü sağlar.
- Dişli proses bağlantısı
- İç diyaframlı tasarım (parçalar vidalı yapıdadır)
- Geniş proses bağlantı ve malzeme seçenekleri
- Opsiyonel flushing (yıkama) bağlantısı
- 250 bar’a kadar yüksek basınç aralığı
WIKA 990.10 Diyafram Ayırıcı Nedir?
WIKA 990.10 diaphragm seal, basınç ölçüm cihazlarını (manometre veya transmitter) zorlu proses medyalarından izole etmek için kullanılır.
Diyafram, ölçüm cihazı ile proses medyası arasında fiziksel bir bariyer oluşturur. Böylece cihazın medyayla doğrudan teması engellenir,
ölçüm doğruluğu korunur ve cihaz ömrü uzar.
Uygulama Alanları
Bu model özellikle aşağıdaki uygulamalarda tercih edilir:
- Agresif ve korozif medya uygulamaları
- Yüksek sıcaklıklı prosesler
- Çevreye zararlı veya toksik akışkan ortamları
- Kimya ve petrokimya endüstrisi
- Genel proses endüstrisi
Öne Çıkan Özellikler
| Özellik | Detay |
|---|---|
| Model | 990.10 |
| Bağlantı Tipi | Dişli proses bağlantısı |
| Tasarım | İç diyaframlı, vidalı yapı |
| Basınç Aralığı | 250 bar’a kadar |
| Opsiyonlar | Flushing (yıkama) bağlantısı (opsiyonel) |
| Montaj | Direkt bağlantı / soğutma elemanı / esnek kapiler |
Çalışma Prensibi
Diyafram ayırıcı sistemlerinde proses basıncı diyaframa etki eder. Basınç, diyafram ayırıcı sisteminin içinde bulunan
sistem dolgu sıvısı (fill fluid) aracılığıyla ölçüm cihazına iletilir. Bu sayede ölçüm cihazı, zorlu medya koşullarından
izole edilerek güvenli ölçüm yapar.
Zorlu uygulamaların karşılanabilmesi için farklı tasarım, malzeme ve dolgu sıvısı seçenekleri ile
proje ihtiyaçlarına uygun konfigürasyon yapılabilir.
Tasarım Avantajları ve Montaj Seçenekleri
Model 990.10, dişli tasarımı sayesinde çok yönlü kullanım sunar. Alt gövde, diyafram ayırıcı sisteminde değişiklik yapmadan
değiştirilebilir. Ayrıca yüksek sıcaklık uygulamalarında soğutma elemanı ile veya uzak montaj gereken yerlerde kapiler bağlantı ile
kullanılabilir.
Malzeme Seçenekleri ve Kaplama Alternatifleri
WIKA, 990.10 diyafram ayırıcı için geniş bir malzeme yelpazesi sunar. Üst gövde ve ıslanan parçalar aynı veya farklı malzemelerden
üretilebilir. Ayrıca ıslanan parçalar, proses gereksinimlerine göre kaplama ile güçlendirilebilir. Malzeme seçimi; medya tipi, sıcaklık,
basınç ve korozyon koşullarına göre yapılmalıdır.
Sık Sorulan Sorular (SSS)
WIKA 990.10 diyafram ayırıcı ne işe yarar?
Basınç ölçüm cihazını proses medyasından izole ederek agresif, korozif veya sıcak akışkanlarda cihazı korur ve ölçüm güvenilirliğini artırır.
990.10 hangi endüstrilerde kullanılır?
Kimya, petrokimya ve genel proses endüstrilerinde; toksik, çevreye zararlı veya viskoz medyalarda yaygın kullanılır.
Flushing bağlantısı ne zaman gerekir?
Kristalize olan, tortu bırakan veya diyafram bölgesinde birikme riski taşıyan medyalarda temizlik ve bakım kolaylığı için tercih edilir.
990.10 hangi basınç aralığına kadar uygundur?
Uygulamaya bağlı olarak yüksek basınç aralıklarını kapsayabilir ve 250 bar’a kadar çözümler sunar.
Manometre veya transmitter ile kullanılabilir mi?
Evet. Diyafram ayırıcı, manometre ve basınç transmitterleri ile diyafram seal sistemi olarak kullanılabilir.
Doğru malzeme seçimi nasıl yapılır?
Medyanın kimyasal yapısı, çalışma sıcaklığı ve korozyon riski temel kriterlerdir. Projeye özel doğru malzeme için teknik değerlendirme yapılmalıdır.
