WIKA PGT23 Serisi – Analog Gösterge + 4…20 mA Çıkışlı Proses Manometresi

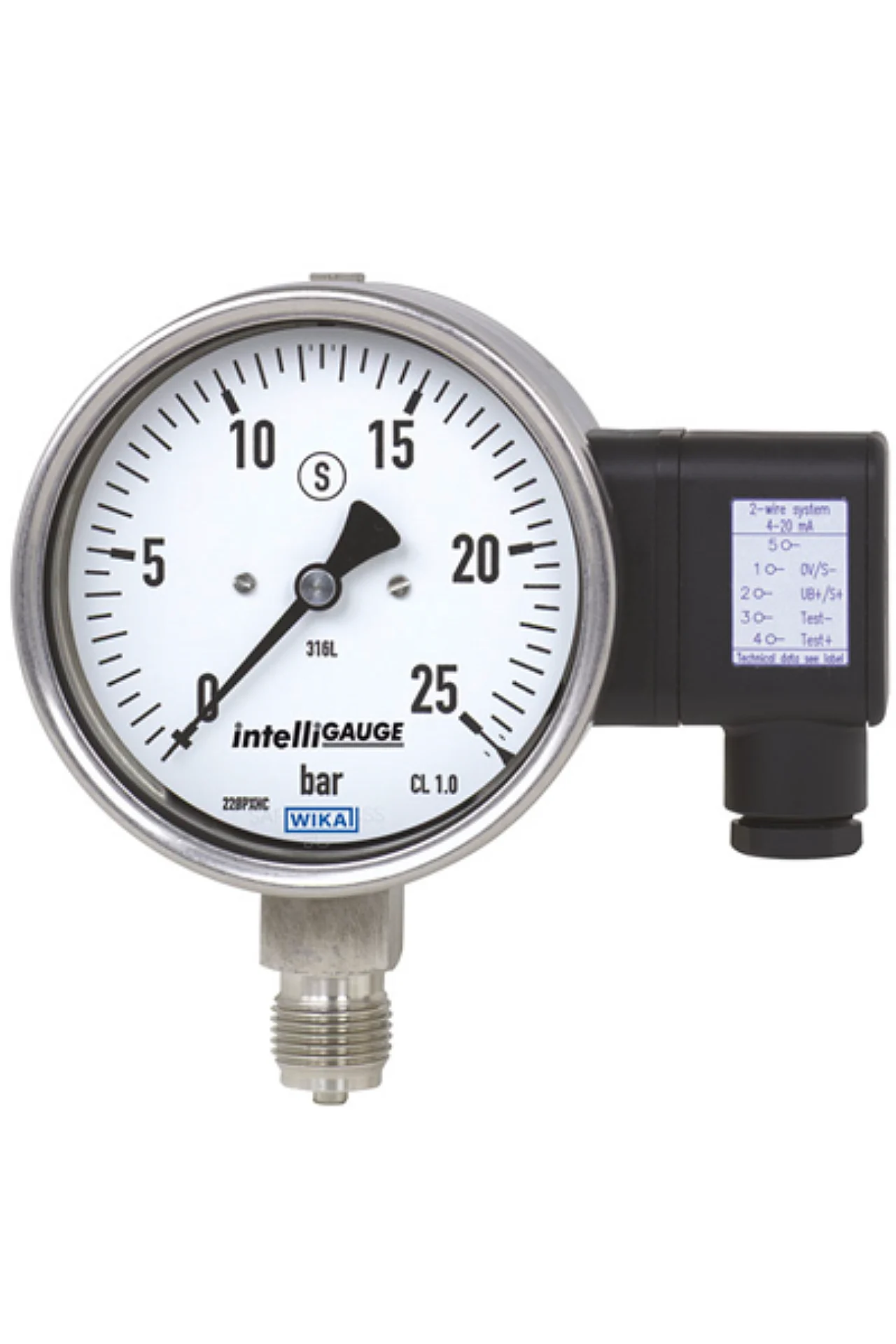

WIKA PGT23.100 ve PGT23.160 intelliGAUGE®, analog manometre
ile 4…20 mA elektriksel çıkış sinyalini tek bir cihazda birleştiren
paslanmaz çelik, güvenlik tip (Solidfront) basınç göstergeleridir.
Hem sahada kolay okunabilir mekanik gösterim sağlar hem de
kontrol odasına güvenilir sinyal iletimi yapar.
- 4…20 mA çıkış sinyali (plug-and-play)
- 0 … 0.6 bar’dan 0 … 1.600 bar’a kadar geniş ölçüm aralığı
- Solidfront güvenlik versiyonu mevcut
- Gerilim kaybında dahi analog gösterim devam eder
- Kadran üzerinde QR kod ile ürün bilgilerine erişim
WIKA PGT23 intelliGAUGE® Nedir?
PGT23 intelliGAUGE®, mekanik Bourdon tüp ölçüm sistemi ile
elektronik sinyal işleme teknolojisini bir araya getirir.
Proses basıncı sahada analog olarak okunurken,
aynı anda 4…20 mA çıkış sinyali ile kontrol odasına iletilir.
Gerilim kaybı durumunda dahi mekanik gösterge çalışmaya devam eder.
Uygulama Alanları
- Kimya ve petrokimya endüstrisi
- Petrol ve gaz sektörü
- Enerji üretimi
- Su ve atık su tesisleri
- Proses basınç izleme ve kontrol uygulamaları
Öne Çıkan Teknik Özellikler
| Özellik | Detay |
|---|---|
| Modeller | PGT23.100 / PGT23.160 |
| Ölçüm Sistemi | Bourdon tüp + elektronik açı sensörü |
| Çıkış Sinyali | 4 … 20 mA |
| Ölçüm Aralığı | 0 … 0.6 – 0 … 1.600 bar |
| Güvenlik | Solidfront (katı ayırıcı duvar) |
| Malzeme | Paslanmaz çelik (opsiyonel Monel 400 ıslanan parçalar) |
Analog Gösterim + Dijital Sinyal Avantajı
Tümleşik elektronik açı kodlayıcı (non-contact, temassız sensör),
ibre pozisyonunu algılar ve buna karşılık gelen 4…20 mA çıkış sinyalini üretir.
Bu sayede hem sahada hızlı görsel kontrol sağlanır hem de otomasyon sistemine
sürekli ve güvenilir veri aktarımı yapılır.
Solidfront Güvenlik Tasarımı
Solidfront versiyon, basınçlı kap uygulamalarında ilgili standartlara
uygun güvenlik gereksinimlerini karşılar.
Arka tahliye sistemi sayesinde aşırı basınç durumunda güvenli yönlendirme sağlanır.
Plug-and-Play Kolaylığı
Ek konfigürasyon gerektirmez.
Standart 4…20 mA sinyal yapısı sayesinde mevcut kontrol sistemlerine
kolayca entegre edilir.
Ek bir mekanik ölçüm noktası ihtiyacını ortadan kaldırabilir.
QR Kod ile Dijital Ürün Takibi
Kadran üzerindeki QR kod sayesinde seri numarası, sipariş bilgileri,
sertifikalar ve teknik dokümanlara internet üzerinden hızlı erişim mümkündür.
Sık Sorulan Sorular (SSS)
Elektrik kesilirse ölçüm devam eder mi?
Evet. Mekanik gösterge çalışmaya devam eder; yalnızca 4…20 mA sinyal kesilir.
Hangi sektörlerde tercih edilir?
Kimya, petrokimya, petrol & gaz, enerji ve su/atık su proseslerinde yaygın kullanılır.
Solidfront ne anlama gelir?
Basınçlı kap güvenliği için katı ayırıcı duvarlı (safety version) tasarımı ifade eder.
Monel seçeneği mevcut mu?
Evet. Özel uygulamalar için Monel 400 (2.4360) ıslanan parçalar seçilebilir.
PGT23 ile ayrı bir transmitter gerekir mi?
Hayır. Cihaz hem analog gösterim hem de 4…20 mA çıkış sağlar.
