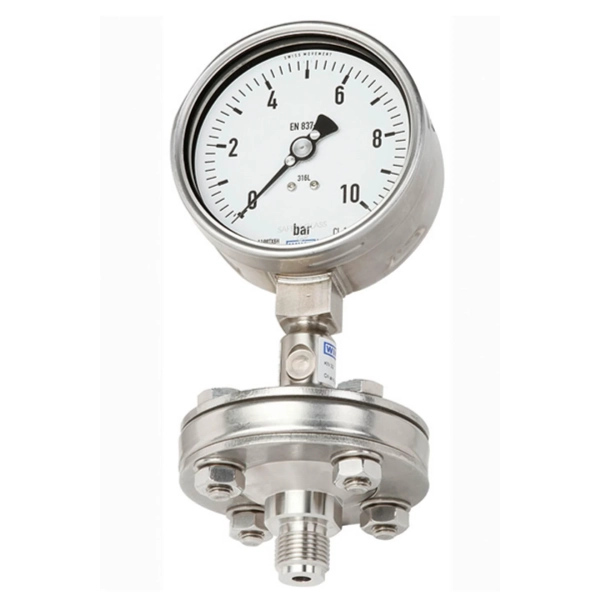

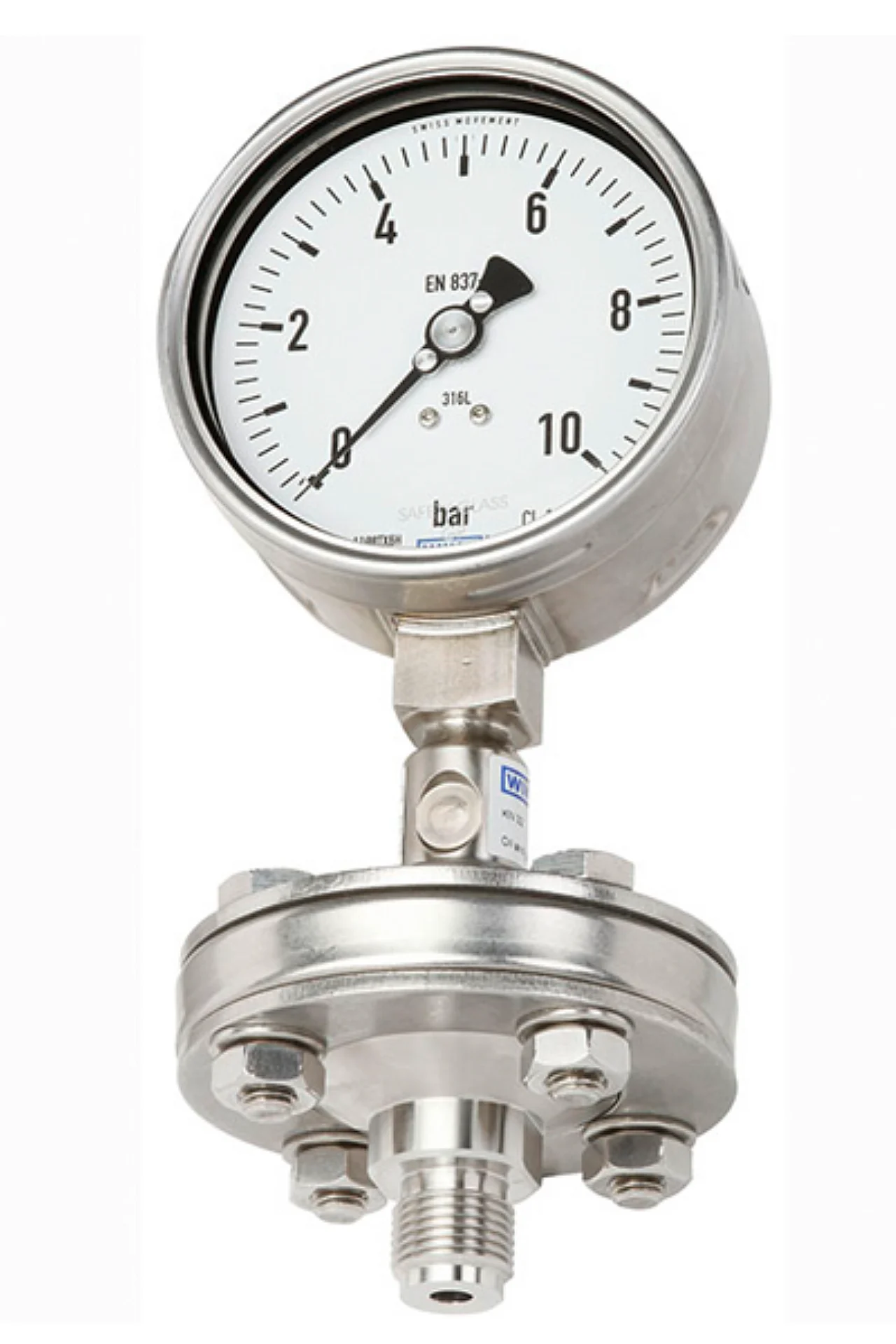

WIKA DSS10M Diyafram Seal’li Basınç Göstergesi – Dişli Bağlantılı, İç Diyaframlı (EN 837-1)
WIKA DSS10M, EN 837-1 standardına uygun bir basınç göstergesi ile
dişli bağlantılı diyafram seal sisteminin fabrika montajlı kombinasyonudur.
Agresif, sıcak, korozif, çevreye zararlı veya toksik medyalarda ölçüm cihazını koruyarak güvenilir basınç ölçümü sağlar.
- Dişli proses bağlantısı ile doğrudan montaj
- İç diyaframlı tasarım
- Diyafram seal parçaları vidalı (screwed) yapıdadır
- Çok yönlü ve universal kullanım
- Alt gövde değişimi mümkün (proses bağlantısı değişimlerinde avantaj)
WIKA DSS10M Nedir?
DSS10M diyafram seal sistemleri, basınç ölçüm cihazını agresif, yapışkan, kristalize olan,
korozif, yüksek viskoziteli, çevreye zararlı veya toksik medyalardan korumak için kullanılır.
Paslanmaz çelik diyafram, proses medyası ile ölçüm cihazı arasında fiziksel bir bariyer oluşturur.
Proses basıncı, sistemin içinde bulunan sistem dolgu sıvısı (system fill fluid) aracılığıyla
basınç göstergesine iletilir.
Uygulama Alanları
DSS10M özellikle zorlu proses koşullarında güvenilir ölçüm ve ekipman koruması sağlamak için tercih edilir:
- Agresif, sıcak, korozif, çevreye zararlı veya toksik medya uygulamaları
- Kimya ve petrokimya endüstrileri
- Genel proses endüstrisi
Öne Çıkan Özellikler
| Özellik | Detay |
|---|---|
| Model | DSS10M |
| Standart | EN 837-1 |
| Proses Bağlantısı | Dişli bağlantı (threaded connection) |
| Tasarım | İç diyaframlı, vidalı (screwed) diyafram seal parçaları |
| Montaj | Standart olarak direkt montaj |
Çalışma Prensibi
Diyafram seal sisteminde proses basıncı diyaframa etki eder. Basınç, diyafram seal içinde bulunan
sistem dolgu sıvısı üzerinden basınç göstergesine aktarılır.
Bu sayede ölçüm elemanı, medyaya doğrudan maruz kalmadan güvenli şekilde çalışır.
Tasarımın Avantajları
DSS10M tasarımı sayesinde çok yönlü uygulamalarda kullanılabilir.
Önemli bir avantaj olarak, proses bağlantısı değişimi gerektiğinde alt gövde değişimi
diyafram seal sisteminde modifikasyon gerektirmeden yapılabilir. Bu yaklaşım, bakım kolaylığı ve
işletme sürekliliği açısından avantaj sağlar.
Sık Sorulan Sorular (SSS)
DSS10M hangi medyalar için uygundur?
Agresif, sıcak, korozif, toksik veya çevreye zararlı medyaların bulunduğu proseslerde ölçüm cihazını korumak için uygundur.
Alt gövde değişimi ne sağlar?
Proses bağlantısının değişmesi gerektiğinde diyafram seal sisteminde ek modifikasyon yapmadan bağlantı adaptasyonunu kolaylaştırır.
Bu sistem neden tercih edilir?
Zorlu proses koşullarında ölçüm cihazını medyadan izole ederek güvenilir ölçüm, daha uzun cihaz ömrü ve daha düşük bakım ihtiyacı sağlar.
