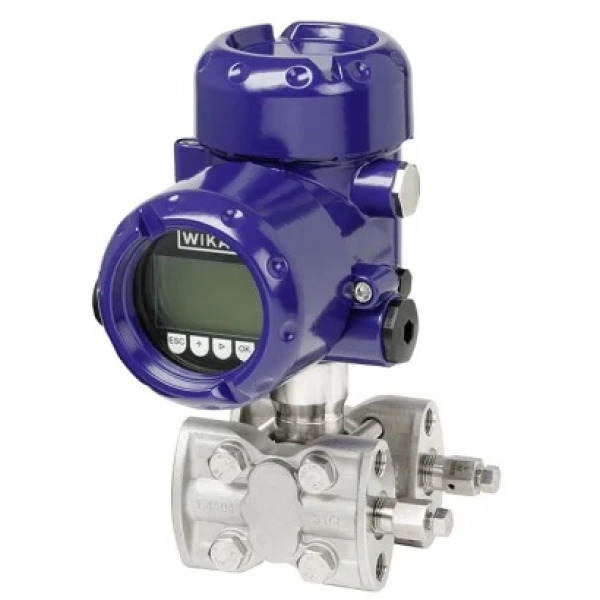

WIKA DPT-20 Diferansiyel Basınç Transmitteri – Yüksek Hassasiyetli, Ex ve SIL 2 Uyumlu
WIKA DPT-20 diferansiyel basınç transmitteri, yüksek ölçüm hassasiyeti,
serbest ölçeklenebilir ölçüm aralıkları ve Ex koruma seçenekleri ile proses uygulamalarında
güvenilir DP ölçümü sağlar. IEC 61508’e göre SIL 2 gereksinimleri dikkate alınarak
geliştirilmiş yapısı sayesinde, güvenlik gerektiren tesislerde de kullanılabilir.
- Yüksek ölçüm hassasiyeti ve uzun dönem stabilite
- Serbest ölçeklenebilir ölçüm aralıkları
- SIL 2 gereksinimlerine göre geliştirilmiş tasarım (IEC 61508)
- 4 … 20 mA, 4 … 20 mA HART®, FOUNDATION™ Fieldbus, PROFIBUS® PA çıkış seçenekleri
- Intrinsically safe (Ex ia) veya flameproof enclosure (Ex d) seçenekleri
- -10 … +10 mbar’dan -16 … +16 bar’a kadar ölçüm aralıkları
- 400 bar’a kadar statik basınç dayanımı
- Yedi farklı gövde varyantı, 330° döndürülebilir gövde
- DTM/FDT konsepti ile konfigürasyon (PACTware™ uyumlu)
WIKA DPT-20 Nedir?
WIKA DPT-20, proseslerde diferansiyel basınç (DP) ölçümü için tasarlanmış bir transmittersır.
4 … 20 mA, HART®, FOUNDATION™ Fieldbus veya PROFIBUS® PA çıkış seçenekleri ile hem klasik analog
altyapılarda hem de modern dijital haberleşme sistemlerinde kullanılabilir.
Ex koruma seçenekleri ile tehlikeli alan uygulamalarına uygun olarak yapılandırılabilir.
Uygulama Alanları
DPT-20, farklı endüstrilerde çok sayıda ölçüm ihtiyacını karşılamak üzere geliştirilmiştir:
- Proses mühendisliği
- Kimya ve petrokimya endüstrileri
- Gıda ve içecek endüstrisi
- Makine imalatı ve tesis konstrüksiyonu
- Filtre ve pompa izleme
Çok Yönlü Ölçüm Senaryoları
DPT-20; farklı proses ihtiyaçlarına göre kullanılabilen çok yönlü bir DP transmittersır. Tipik kullanım örnekleri:
- Debi ölçümü: Orifis plaka veya diğer diferansiyel basınç elemanları ile debi hesabı
- Seviye ölçümü: Açık veya kapalı tanklarda hidrostatik seviye ölçümü
- Filtre izleme: Filtre ön/arka basınç farkı ile tıkanma takibi
- Pompa izleme: Pompa performans ve koşul takibi
Ayrıca diyafram seal (remote seal) ile birlikte kullanıldığında zorlu proses koşullarında da
ölçüm güvenilirliği artırılabilir.
Ölçüm Aralıkları ve Statik Basınç Dayanımı
DPT-20; -10 … +10 mbar gibi çok düşük aralıklardan
-16 … +16 bar aralığına kadar geniş bir ölçüm seçeneği sunar.
400 bar’a kadar statik basınç dayanımı sayesinde birçok proses uygulamasında güvenle kullanılabilir.
Dahili dijital sinyal işleme ve sahada kanıtlanmış sensör teknolojisi, yüksek hassasiyetin yanında
uzun dönem stabiliteyi destekler.
Ex ve SIL 2 Uygulamaları
DPT-20, Ex ia (intrinsically safe) veya Ex d (flameproof enclosure) seçenekleriyle tehlikeli alanlarda kullanılabilir.
Ayrıca IEC 61508’e göre SIL 2 gereksinimleri dikkate alınarak geliştirildiğinden,
güvenlik gerektiren proses uygulamalarında da tercih edilebilir.
Gövde Seçenekleri ve Malzeme Alternatifleri
Farklı çalışma ortamlarına uyum için 7 farklı gövde versiyonu mevcuttur.
Gövde 330° döndürülebilir ve plastik, alüminyum veya paslanmaz çelik seçenekleri sunulur.
Gıda ve farmasötik uygulamalar için elektropolisajlı 316L paslanmaz çelik gövde seçeneği de mevcuttur.
Kolay Konfigürasyon ve Entegrasyon
Opsiyonel ekran ve işletim modülü cihaz üzerinde servis ve konfigürasyon için kullanılabilir ve dört farklı pozisyonda takılabilir.
Menü yapısı anlaşılır olup çoklu dil seçenekleri içerir.
Alternatif olarak, ücretsiz ve üretici bağımsız PACTware™ yazılımı üzerinden
cihaz parametreleri ayarlanabilir. Cihaza özel DTM, proses kontrol sistemlerine entegrasyonu kolaylaştırır.
Öne Çıkan Teknik Özellikler
| Özellik | Detay |
|---|---|
| Model | DPT-20 |
| Çıkış Sinyali | 4–20 mA, 4–20 mA HART®, FOUNDATION™ Fieldbus, PROFIBUS® PA |
| Ölçüm Aralığı | -10 … +10 mbar – -16 … +16 bar |
| Statik Basınç | 400 bar’a kadar |
| Güvenlik / Onaylar | SIL 2, Ex ia / Ex d (konfigürasyona bağlı) |
Sık Sorulan Sorular (SSS)
DPT-20 hangi ölçümlerde kullanılır?
Debi (DP elemanlarıyla), seviye (açık/kapalı tank), filtre izleme ve pompa izleme gibi birçok diferansiyel basınç uygulamasında kullanılır.
Tehlikeli alanlarda kullanılabilir mi?
Evet. Ex ia veya Ex d seçenekleriyle uygun sistemlerde tehlikeli alan uygulamalarına uyarlanabilir.
SIL gereksinimleri olan tesisler için uygun mu?
IEC 61508’e göre SIL 2 gereksinimleri dikkate alınarak geliştirilmiştir; güvenlik gerektiren proseslerde tercih edilebilir.
Diyafram seal ile kullanılabilir mi?
Evet. Diyafram seal (remote seal) ile birlikte kullanıldığında zorlu proses koşullarında ölçüm güvenilirliği artırılabilir.
