Honeywell STF700 SmartLine Flanş Tipi Seviye Transmitteri
Honeywell SmartLine ST700 Basınç Transmitteri – Modüler LCD, Gelişmiş Diagnostik
SmartLine ST700 basınç transmitter ailesi, yüksek performanslı piezo-rezistif sensör mimarisi üzerine kuruludur.
Proses basınç ölçümünü; (DP modellerde) statik basınç ve sıcaklık kompanzasyonu ile birleştirerek zorlu proses koşullarında
güvenilir ve kararlı ölçüm sağlar.
- Tek sensör mimarisi: Basınç + (DP’de) statik basınç + sıcaklık kompanzasyonu
- Modüler LCD: Sahada tak/çıkar, 0/90/180/270° pozisyon ayarı
- Gelişmiş diagnostik: Olası arıza uyarıları ile plansız duruşları azaltır
- HART uyumlu: Güncel standartlarla sistem entegrasyonu
- Modüler tasarım: Gövde/ekran/elektronik modül değişimi – performans etkilenmez
SmartLine ST700 Nedir?
Honeywell SmartLine ST700, proses endüstrisinde basınç ölçümü için tasarlanmış, dijital iletişim ve teşhis kabiliyetleriyle
bakım maliyetlerini düşüren, modüler yapısıyla sahada hızlı servis imkânı sunan bir basınç transmitter platformudur.
Yüksek performanslı piezo-rezistif sensör yapısı sayesinde proses basıncı ölçümü; sıcaklık kompanzasyonu ile birlikte kararlı şekilde yürütülür.
DP modellerde ayrıca statik basınç ölçümü de sisteme entegredir.
Öne Çıkan Özellikler
| Başlık | Detay |
|---|---|
| Sensör Mimarisi |
Yüksek performanslı piezo-rezistif sensör; proses basıncı ölçümünü sıcaklık kompanzasyonu ile birleştirir. (DP modellerde) statik basınç ölçümü de entegredir. |
| Modüler LCD (Opsiyon) |
Sahada tak/çıkar yapılabilir, 0/90/180/270° konumlandırılabilir. 4 adet konfigüre edilebilir ekran, standart ve özel ölçüm birimleri. |
| Ekran Fonksiyonları |
HART varyant desteği, flow (square root) değeri gösterimi (analog çıkışa ek), yazma koruması göstergesi, çoklu dil desteği (EN/RU/UK). |
| Sahada Hızlı Konfigürasyon |
Dahili/harici butonlar ile temel cihaz ayarları: range, engineering unit, loop test, loop calibration, zero/span ayarı. Opsiyonel olarak ekran olsun/olmasın 3 harici buton ile erişim. |
| Diagnostik |
Dijital olarak erişilebilen gelişmiş diagnostikler; olası arızaları önceden haber vererek plansız duruşları azaltır, toplam işletme maliyetlerini düşürür. |
| Sistem Entegrasyonu |
SmartLine iletişim protokolleri güncel HART standartlarını karşılar. Experion tested ST700 üniteleri yüksek uyumluluk güvencesi sunar. |
| Modüler Tasarım |
Bakım ve stok maliyetlerini düşürmek için modüler mimari: meter body değişimi, standart ekran ekleme/çıkarma, terminal bağlantısında yıldırım koruması ekleme/çıkarma. Modüler değişimler genel performansı etkilemez. |
Konfigürasyon Seçenekleri
- İki/üç buton ile saha konfigürasyonu: Ekran üzerinden veya harici butonlarla temel ayarlar
- Handheld (El Terminali): HART uyumlu tüm standart cihazlarla çift yönlü iletişim
- PC/Laptop: Honeywell FDM ve FDM Express ile HART cihaz yönetimi ve konfigürasyon
Diagnostik ve Bakım Avantajları
SmartLine transmitters, dijital diagnostik bilgileri ile olası arıza senaryolarına karşı erken uyarı sunar.
Bu yaklaşım; plansız duruşları minimize eder, bakım planlamasını güçlendirir ve toplam işletme maliyetlerini düşürür.
Modüler tasarım sayesinde gövde/ekran/elektronik modül değişimleri sahada hızlı şekilde gerçekleştirilebilir.
Uygulama Alanları
- Proses endüstrisi basınç ölçümleri ve genel proses izleme
- Kimya ve petrokimya tesisleri
- Enerji, su ve atıksu prosesleri
- Makine imalatı ve otomasyon uygulamaları
- DP modellerde statik basınç ve kompanzasyon ihtiyacı olan uygulamalar
Sık Sorulan Sorular (SSS)
ST700’ün öne çıkan farkı nedir?
Yüksek performanslı piezo-rezistif sensör mimarisi, modüler LCD yapısı ve dijital diagnostik kabiliyetleri ile
hem ölçüm kararlılığı hem de bakım kolaylığı sağlar.
LCD ekran sahada sonradan eklenebilir mi?
Evet. Standart LCD ekran modülerdir; sahada eklenebilir veya çıkarılabilir.
Ayrıca 0/90/180/270° konumlandırma seçeneğiyle montaj açısına uyarlanabilir.
Konfigürasyon nasıl yapılır?
Ekran/harici butonlar üzerinden sahada temel ayarlar yapılabildiği gibi; HART uyumlu el terminalleri veya
PC tarafında Honeywell FDM/FDM Express ile de konfigürasyon gerçekleştirilebilir.
Modüler tasarımın faydası nedir?
Gövde, ekran veya elektronik modül gibi parçaların hızlı değişimi ile bakım süresi kısalır.
Ayrıca stok yönetimi kolaylaşır ve toplam işletme maliyeti düşer.
Açıklama

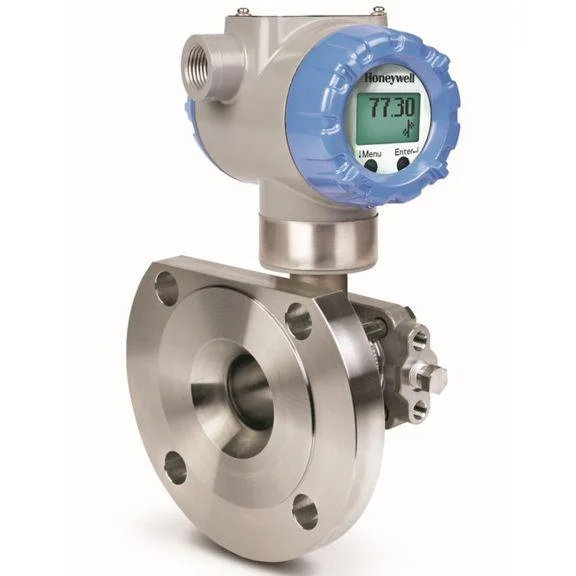

SmartLine® ürün ailesinin bir parçası olan STF700, piezoresistif sensör teknolojisini içeren, monitörleme, kontrol ve veri toplama için uygun bir flanş montajlı seviye vericisidir. STF700 vericileri doğrudan bir tank flanşı üzerine monte edilebilir ve çeşitli tank bağlantılarıyla sunulur, bu bağlantılar arasında çeşitli düz ve uzatılmış diyafram konfigürasyonları bulunmaktadır. STF700 geniş bir seviye uygulaması yelpazesi üzerinde yüksek doğruluk ve kararlılık sunar. SmartLine ailesi aynı zamanda Experion® PKS ile tamamen test edilmiş ve uyumlu olup en yüksek düzeyde uyumluluk güvencesi ve entegrasyon yetenekleri sağlamaktadır. SmartLine, basınç ölçüm uygulamaları için en zorlu uygulama ihtiyaçlarını kolayca karşılar.
ST700 Flanş Montajlı Basınç Vericileri, zorlu uygulamalar için doğruluk, kararlılık ve güvenlik özellikleri ile öne çıkıyor. Sorularınız veya daha fazla bilgi için bizimle iletişime geçmekten çekinmeyin.
| Model | Basınç Aralığı | Basınç Aralığı (mbar/bar) |
| STF724 / STF725 | -400 to 400 in H₂O | -1000 to 1000 mbar |
| STF732 / STF735 | -100 to 100 psi | -7.0 to 7.0 bar |
| STF72F | -400 to 400 in H₂O | -1000 to 1000 mbar |
| STF73F | -100 to 100 psi | -7.0 to 7.0 bar |
